A Detailed Comparison for Polyimide Heaters vs. Flex PCB (en inglés)

Los calentadores de poliimida y los circuitos impresos flexibles (FPC) son dos componentes electrónicos distintos, cada uno diseñado para cumplir funciones únicas en aplicaciones electrónicas y térmicas. Aunque pueden compartir algunas similitudes materiales, como el uso de poliimida, su funcionalidad, estructura y áreas de aplicación son marcdiferentes. Este blog explora sus diferencias en varias dimensiones, incluyendo la funcionalidad, la estructura, las características de rendimiento, los procesos de fabricación y las áreas de aplicación.

funcionalidad

Calentadores de poliimida:

El propósito principal de los calentadores de poliimida es convertir la energía eléctrica en calor. Estos calentadores están diseñados para generar y mantener niveles de temperatura específicos para cumplir con los requisitos de calentamiento o gestión térmica en varios escenarios, tales como el calentamiento, la estabilización de la temperatura o la prevención de heladas.

FPC (circuitos impresos flexibles):

Los FPCs se utilizan principalmente para transmitir señales eléctricas y conectar circuitos en dispositivos electrónicos. Desempeñan un papel crucial en la electrónica compacta, ligera y compleja, garantizando una comunicación fiable entre los componentes. (FPC como la imagen de abajo)

estructura

Calentadores de poliimida:

Los calentadores de poliimida se componen de:

· Capa aislante: película de poliimida actúa como aislante externo.

· Elemento de calefacción: los alambres o láminas de aleación metálica sirven como elemento calentdel núcleo.

· Sensores de temperaturaTermistores o sensores de temperatura para una monitorización precisa de la temperatura.

· conexiones: cables conductores positivos y negativos para la entrada de potencia.

· Componentes adicionalesIncluye fusibles, controles de temperatura y cutoffs térmicos para seguridad y eficiencia.

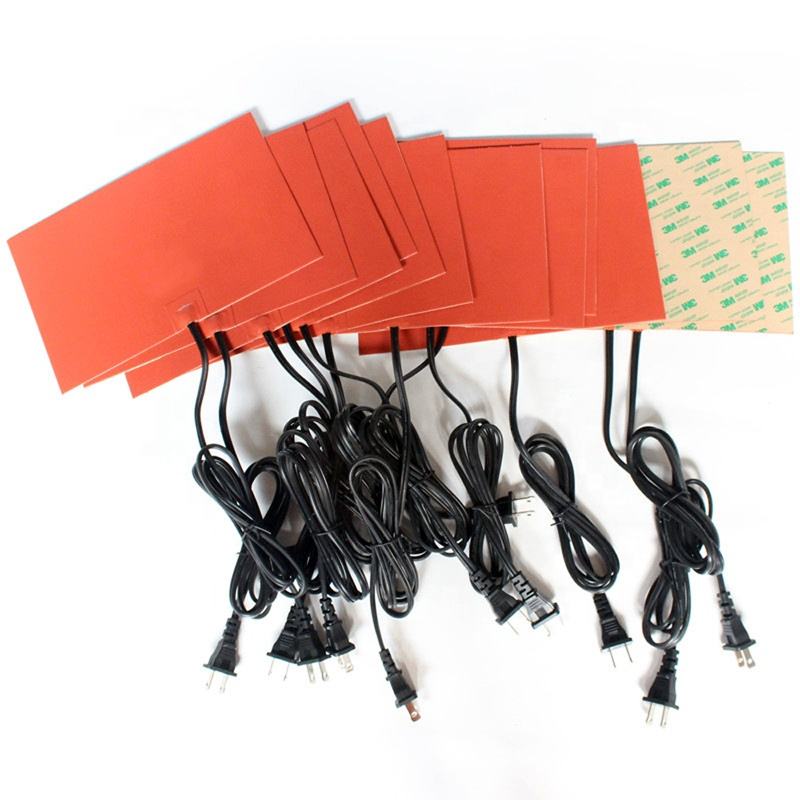

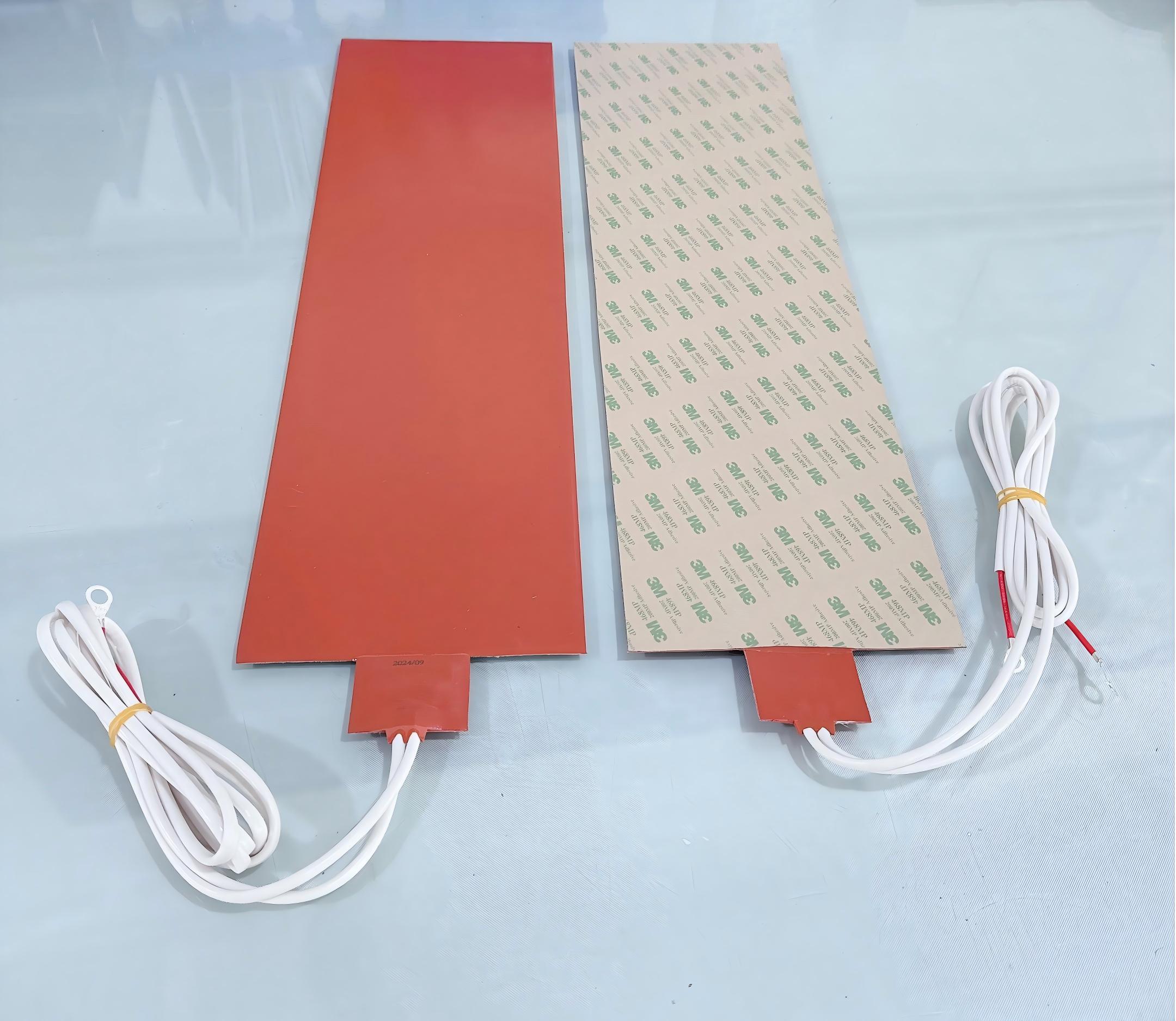

Estas capas son laminadas a alta temperatura y presión para formar un elemento de calentamiento delgado, duradero y flexible. (calentador de poliimide como la imagen de abajo)

FPC (circuitos impresos flexibles):

Los FPCs se componen de tres capas principales:

1. Capa aislante: fabricado en película de poliimida resistente a altas temperaturas, que ofrece un aislamiento y protección esenciales.

2. Capa conductoraComprende lámina de cobre (generalmente cobre recocido), lo que facilita el flujo de corriente eléctrica suave. El espesor de cobre se puede personalizar en función de las necesidades de aplicación.

3. Capa de adheadhe: la resina epoxi une las capas, mejorando la estabilidad mecánica y la flexibilidad.

Esta combinación resulta en FPC's capacidad de doblarse, plegarse y ajustarse a geometrías complejas, manteniendo un rendimiento eléctrico fiable.

Características de rendimiento

Calentadores de poliimida:

· Alta eficiencia térmica y calentamiento rápido.

· Distribución uniforme del calor a través de la superficie.

· Rápida respuesta de temperatura para un control preciso.

· Flexibilidad y diseño ligero para diversas aplicaciones.

· Personalizable para diferentes formas y tamaños.

FPC (circuitos impresos flexibles):

· Alta densidad de cablepara soportar diseños compactos.

· Ligero y ultra delgado, reduciendo el peso del dispositivo.

· Una flexibilidad excepcional, que permite configuraciones de plegado, plegado y 3D.

· Excelente fiabilidad en la transmisión de señales.

· Compatibilidad con diseños electrónicos de alta densidad, miniaturiy complejos.

Proceso de fabricación

Calentadores de poliimida:

1. diseño: trazado de circuitos a la medida de las especificaciones del cliente.

2. La preparación de los materialesCorte de película de poliimida y aplicación de película seca resistente.

3. grabado: exponer y grabar la resistencia para crear el patrón del elemento de calentamiento.

4. Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea Asamblea: laminado de capas, corte de agujeros y Unión de componentes tales como termistores y cables de plomo.

5. prueba: realización de mediciones de resistencia y ensayos de rendimiento térmico para garantizar la calidad.

FPC (circuitos impresos flexibles):

1. Diseño y diseñoPreparación del diseño del circuito y creación de un fotomask.

2. Ex ex ex ex ex ex ex ex ex ex ex ex ex ex ex ex ex ex: adhesión de lámina de cobre al sustrde poliimida con adheadhe.

3. grabado: eliminar el exceso de cobre para formar el patrón del circuito.

4. Perforperforación y chapchap: crear vías y aplicar cobre chapado para interconexiones eléctricas.

5. Revestimiento protectorAplicación de cubiertas o máscaras de soldadura para aislamiento y durabilidad.

Áreas de aplicación

Calentadores de poliimida:

· Calefacción doméstica: calefacción por suelo radiante, manteléctricas y almohadtérmicas.

· Calefacción calefacción Industrial: equipos y calentamiento de moldes en procesos de fabricación.

· agriculturaControl de temperatura en invernady ambientes ganaderos.

· Dispositivos médicos: aplicaciones como dispositivos de terapia térmica e incubadoras.

FPC (circuitos impresos flexibles):

· Electrónica de consumoTeléfonos inteligentes, tabletas, portátiles y dispositivos portátiles.

· Electrónica de automoción: conexión de sensores, pantallas y sistemas de control.

· Equipos médicos: dispositivos que requieren conexiones de circuito compactas y fiables.

· Sistemas de Control Industrial: máquinas con diseños de espacio limitado.

Aspectos clave

Mientras que los calentadores de poliimida y los FPCs son esenciales en la tecnología moderna, sirven para propósitos muy diferentes.Calentadores de poliimidaSobresalien en generación de calor y gestión térmica, mientras que los FPCs proporcionan una flexibilidad y conectividad sin igual en dispositivos electrónicos complejos. Comprender sus características y aplicaciones únicas garantiza la selección de la solución adecuada para las necesidades técnicas específicas.
